鍛鋼閘閥
您當前所在位置:首頁 >> 產品中心 >> 通用閥門
鍛鋼閘閥

產品介紹:

 鍛鋼閘閥的啟閉件是閘板,閘板的運動方向與流體方向相垂直,閘閥只能作全開和全關,法蘭鍛鋼閘閥不能作調節和節流。閘板有兩個密封面最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異通常為 50, 介質溫度不高時為 2°52 。楔式閘閥的閘板可以做成一個整 體,叫做剛性閘板;也可以做成能產生微量變形的閘板以改善其工藝性彌補密封面角度在加工過程中產生的偏差這種閘板叫做彈性閘板。

應用范圍:

法蘭式鍛鋼閘閥可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為截流裝置使用。

全徑或縮徑

明桿支架式

自定心壓板壓套式

螺栓連接、全焊密封連接以及內壓自緊式連接閥蓋

整體式上密封座

結構特點:

鍛鋼閘閥有三種體蓋連接設計形式。第一種是體蓋螺栓連接鍛鋼閘閥,按這種連接形式設計的閥門,其閥體與閥蓋用螺栓連接,纏繞式墊片密封,優點是便于維修。第二種體蓋焊接連接鍛鋼閘閥,按這種連接形式設計的閥門,其閥體與閥蓋全焊密封,優點是無外泄漏。第三種是壓力自緊式閥蓋鍛鋼閘閥,按這種連接形式設計的閥門,其閥體與閥蓋用螺蚊連接,內壓自密封環密封,優點是內部壓力越大,其密封性能越好。

流體阻力小密封面受介質的忡刷和侵蝕小。
開閉較省力。
介質流向不受限制不擾流、不降低壓力。
形體簡單結構長度短,制造工藝性好,適用范圍廣。

標準規范:

設計制造標準:GB/T12234
結構長度標準:GB/T 12221-2005
連接法蘭標準:GB/T 9113
壓力溫度等級:GB/T 12224-2005
試驗檢驗標準:GB/T 13927-2008

主要零件材料


序號

零件名稱

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type F22

Type F304(L)

Type F316(L)

1

閥體

A105

A182 F22

A182 F304(L)

A182 F316(L)

2

閥座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

閘板

A276 410 & 430

A182 F304

A182 F304(L)

A182 F316(L)

4

閥桿

A182 F6

A182 F304

A182 F304(L)

A182 F316(L)

5

墊片

316夾柔性石墨

316PTFE

6

閥蓋

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

銷釘

A276 420

A276 304

9

填料壓套

A276 410

A182 F304(L)

A182 F316(L)

10

活節螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料壓板

A105

A182 F11

A182 F304(L)

A182 F316(L)

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

閥桿螺母

A276 410

14

鎖緊螺母

A194 2H

A194 4

A194 8

A194 8M

15

銘牌

SS

16

手輪

A197

17

潤滑墊片

A473 431

18

填料

Flexible Graphite

PTFE

適用介質

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

適用溫度

-29425

-29550

-29180

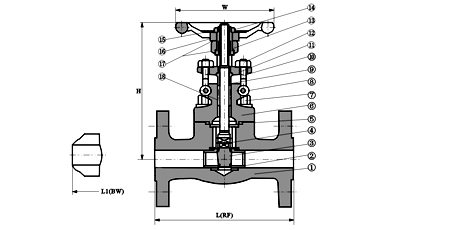

主要尺寸及重量:


通徑  NPS

1/2

3/4

1

1/4

1 1/2

2

L(RF) L1(BW)

150

108

117

127

140

165

178

300

140

152

165

178

190

216

600

165

190

216

229

241

292

H(OPEN)

150300

158

169

197

236

246

283

600

169

197

236

246

283

320

W

100

100

125

160

160

180

Weights

150

RF

4.5

5.2

8.2

11.5

12.5

20.3

BW

2.8

3.3

5.4

7.1

8.2

12.5

300

RF

4.8

6.2

9.3

14

15.5

23.4

BW

3.5

4.4

6.8

8.1

9.2

15.4

600

RF

5.9

7.4

10.4

16.2

17.5

28.3

BW

4.5

5.1

8.2

10.5

12.4

20.1

通徑 NPS

1/2

3/4

1

1/4

1 1/2

2

L(RTJ)

9001500

216

229

254

279

305

368

L1(BW)

900,1500

216

229

254

279

305

368

H(OPEN)

197

197

236

246

283

330

W

125

125

160

160

180

200

Weights

RTJ

7.2

11.5

15.6

16.2

22.6

32.8

BW

5.2

9.3

12.4

13.8

18.9

27.5



鍛鋼法蘭閘閥的安裝使用

1.法蘭鍛鋼閘閥安裝前須檢查閥門內腔和密封面等部位,不允許有污物或砂粒附著;
2.
檢查法蘭連接鍛鋼閘閥的各連接部位螺栓,要求均勻擰緊;
3.
檢查填料部位要求壓緊,既保證填料的密封性,也要保證閘板開啟靈活;
4.
用戶在安裝閥門前,必須校對閥門型號,連接尺寸及注意介質流向,保證與閥門要求一致性;
5.
用戶在安裝鍛鋼閘閥時,必須預留閥門驅動的必要空間;
6.
驅動裝置的接線須按線路圖進行;
7.
閘閥必須定期保養,不得隨意碰撞及擠壓,以免影響密封。
