Z15W不銹鋼內螺紋閘閥產品概述： Z15W-16R、Z15W-16P 型不銹鋼閘閥（Z15W 絲口內螺紋不銹鋼閘閥）： 手動、內螺紋連接形式、暗桿楔式剛性單閘板，閥座密封面材料為不銹鋼，工作壓力 1.6MPa，閥體材料為不銹鋼的閘閥。適用溫度 -20~180℃，公稱通徑 DN15~DN50，適用介質為水、蒸汽、油品。廣泛應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。 Z15W-16R、Z15W-16P 型不銹鋼閘閥結構簡單，制造和維修比較方便；工作行程小，啟閉時間短；密封性好，密封面間磨擦力小，壽命較長；不適用于帶顆粒、粘度較大、易結焦的介質。

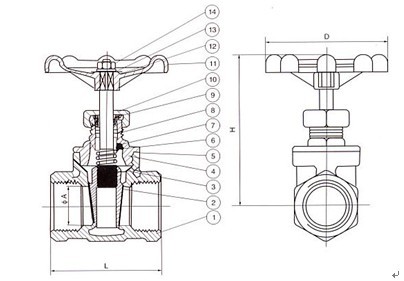

序號 | 零件名稱 | 材質 | 1 | 閥體 | 不銹鋼CF8M/CF8 | 2 | 閘板 | 不銹鋼CF8M/CF8 | 3 | 閥桿 | 不銹鋼SS316/304 | 4 | 閥蓋 | 不銹鋼CF8M/CF8 | 5 | 填料 | 聚四氟乙烯 | 6 | 止推墊片 | 不銹鋼SS304 | 7 | 閥桿架 | 不銹鋼SS316/SS304 | 8 | 填料 | 聚四氟乙烯 | 9 | 螺母 | 不銹鋼SS304 | 10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 | 11 | 手輪 | 鋁合金 | 12 | 銘牌 | 鋁 | 13 | 手輪墊片 | 不銹鋼SS304 | 14 | 手輪螺母 | 不銹鋼Ss304 |
Z15W不銹鋼內螺紋閘閥主要尺寸： SIZE | 1/2" | 3/4" | 1" | 1 1 /4" | 1 1 /2" | 2" | A | 15 | 20 | 25 | 32 | 40 | 50 | H | 90 | 97 | 108 | 120 | 146 | 163 | L | 55 | 60 | 65 | 75 | 85 | 95 | D | 70 | 70 | 80 | 80 | 90 | 100 |
|
