閥門型號:H14W 應用規(guī)范
公稱壓力：2.5MPa
適用溫度范圍：-20～232℃～350℃
適用介質(zhì)：水、油、氣及某些腐蝕性液體（W.O.G）

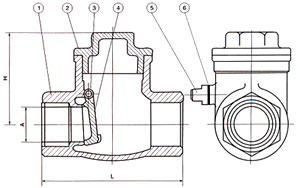

螺紋類型：G·NPT.BSPT.BSP DIN259/2999 主要零件材料 序號 | 零件名稱 | 材質(zhì) | 1 | 閥體 | 不銹鋼CF8M/CF8 | 2 | 閥蓋 | 不銹鋼CF8M/CF8 | 3 | 搖桿插銷 | 不銹鋼316/304 | 4 | 閥瓣 | 不銹鋼CF8M/CF8 | 5 | 螺塞 | 不銹鋼316/304 | 6 | 螺塞墊片 | 聚四氟乙烯PTFE |
主要連接尺寸及重量
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ | A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | | H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 | L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
|
