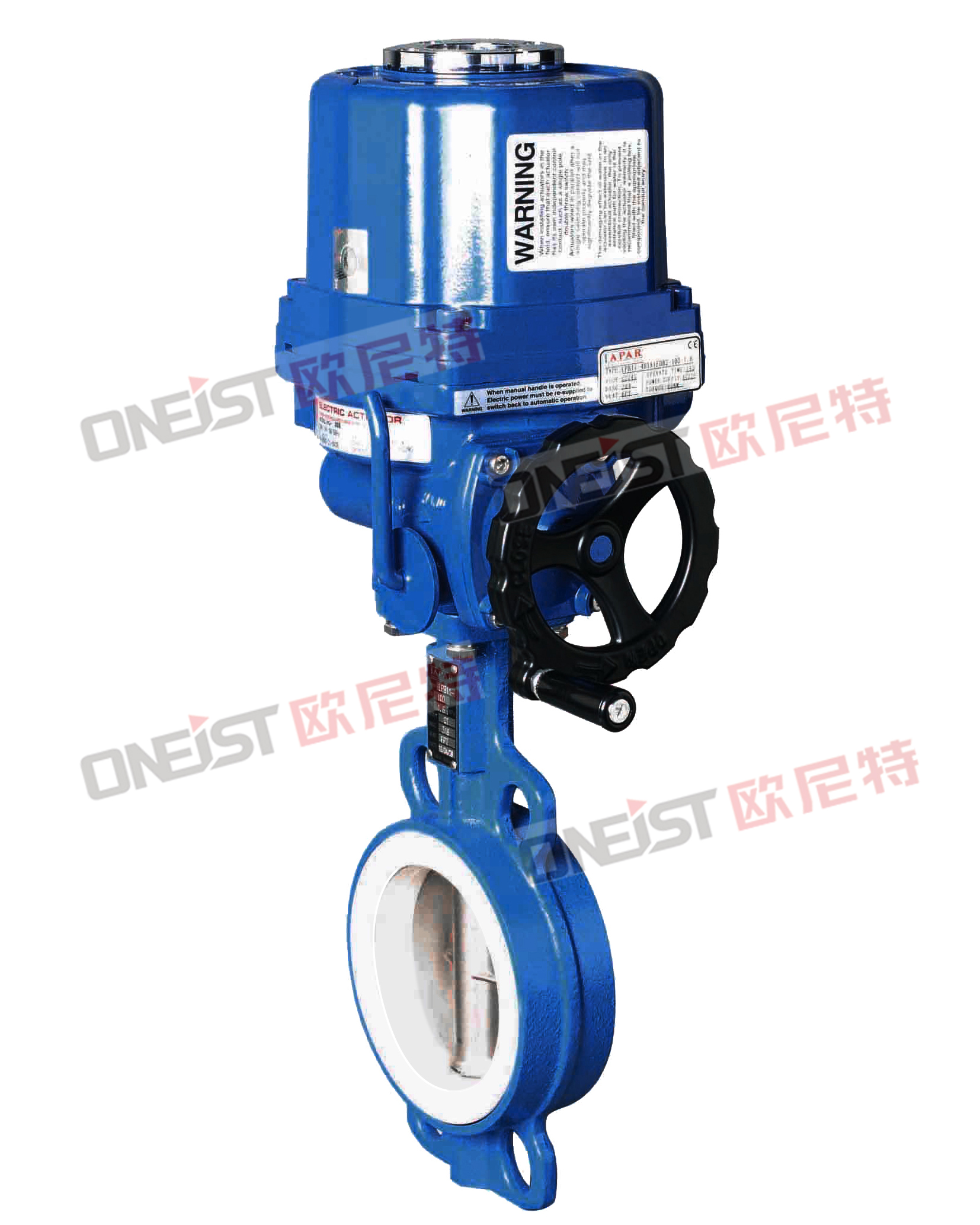

一、D971F4防爆電動襯氟蝶閥產品概述 電動襯氟蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。 |
二、D971F4防爆電動襯氟蝶閥特點 1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。 2、密封副材料選用不銹鋼和耐油橡膠配對，使用壽命長。 3、四氟密封即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。 4、蝶板采用框架結構，強度高，過流面積大，流阻小。 5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。 6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。 7、本閥結構獨特，操作靈活，省力，方便。 三、D971F4防爆電動襯氟蝶閥主要結束參數 公稱通經DN(mm) | 50～2000 | 50～1600 | 公稱藥理PN(MPa) | 0.6 | 1.0 | 1.6 | 密封試驗(MPa) | 0.66 | 1.1 | 1.76 | 強度試驗(MPa) | 0.9 | 1.5 | 2.4 | 適用溫度 | ：-40℃～90℃氟橡膠：-20℃～200℃ | 適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | 泄漏率 | 符合GB/T13927-92標準 | 驅動方式 | 蝸輪傳動、電動、氣動、液動 |
四、D971F4防爆電動襯氟蝶閥主要零部件材料 零件名稱 | 材料 | 閥體 | WCB、QT450-10、HT200、HT250 | 蝶板 | WCB、QT450-10、HT200、HT250 | 閥軸 | 2Cr13 | 密封面 | 四氟 | 填料 | 柔性石墨 |
五、D971F4防爆電動襯氟蝶閥執行標準
制造標準 | GB/T 122387-89 | 法蘭標準 | GB9113-2000、GB17241.6-1998 | 結構長度標準 | GB12221-89 | 檢驗標準 | |
|
